Kernel-Treiber testen und validieren

Kernel-Treiber verbinden Anwendungssoftware mit kundenspezifischer Hardware. Sie steuern Schnittstellen, Sensorik, Speicher und weitere Board-Peripherie im privilegierten Kernel Space.

Fehler in diesem hardwarenahen Code können Systemhänger, fehlerhafte Daten oder Kernel Panics verursachen. Als Teil der kundenspezifischen Embedded-Systemintegration prüft SIGMA bestehende Kernel-Treiber in Embedded-Linux-Systemen, grenzt Fehlerursachen ein und validiert ihr Verhalten auf Ihrer Zielhardware.

Treiber-Test anfragen

Zeigt Ihr Embedded-System eines dieser Fehlerbilder?

Systemabsturz oder Kernel Panic

Ein fehlerhafter Speicherzugriff, eine ungültige Pointer-Referenz oder ein Problem im Interrupt-Kontext kann das gesamte System destabilisieren.

Sporadische Hänger unter Last

Das System reagiert nicht mehr zuverlässig, sobald mehrere Prozesse gleichzeitig zugreifen, hohe Datenraten auftreten oder Interrupts in kurzer Folge verarbeitet werden müssen.

Fehlende oder inkonsistente Daten

Sensorwerte, serielle Daten oder andere Eingangsinformationen kommen unvollständig, verspätet oder fehlerhaft in der Anwendung an.

Zunehmende Instabilität im Dauerbetrieb

Ein Fehler zeigt sich nicht beim ersten Test, sondern nach Stunden, Tagen oder zahlreichen wiederholten Zugriffen – etwa durch Ressourcenlecks oder nicht sauber behandelte Fehlerzustände.

Auffälligkeiten nach Änderungen am System

Nach einem Kernel- oder BSP-Update, einer geänderten Device-Tree-Konfiguration oder einem Board-Redesign funktioniert eine zuvor stabile Hardwareanbindung nicht mehr wie erwartet.

Fehler nur auf der realen Zielhardware

Der Treiber verhält sich im Labor, auf einem Referenzboard oder in einer vereinfachten Testumgebung unauffällig. Erst im Zusammenspiel mit der tatsächlichen Hardware, Peripherie und Anwendung wird das Fehlerbild sichtbar.

Im Kernel Space bleibt ein Treiberfehler selten lokal begrenzt

Anwendungen arbeiten im User Space. Dieser Bereich ist gegenüber kritischen Systemressourcen abgeschottet: Eine Bedienoberfläche, Steuerungslogik oder Datenauswertung kann nicht direkt auf Hardware-Register, Speicherverwaltung oder Interrupts zugreifen.

Kernel-Treiber arbeiten dagegen im Kernel Space. Dort verwalten sie den Zugriff auf die physische Hardware, verarbeiten Interrupts und stellen standardisierte Schnittstellen für Anwendungen bereit. Diese Nähe zur Hardware ist notwendig – erhöht aber zugleich die Anforderungen an Fehlerbehandlung, Synchronisation und Tests erheblich.

Typische Ursache-Wirkungs-Kette:

Unpassende Hardwarebeschreibung oder paralleler Zugriff

fehlerhafte Treiberinitialisierung bzw. Race Condition
inkonsistentes Laufzeitverhalten
Datenfehler, Hänger oder Systemabsturz

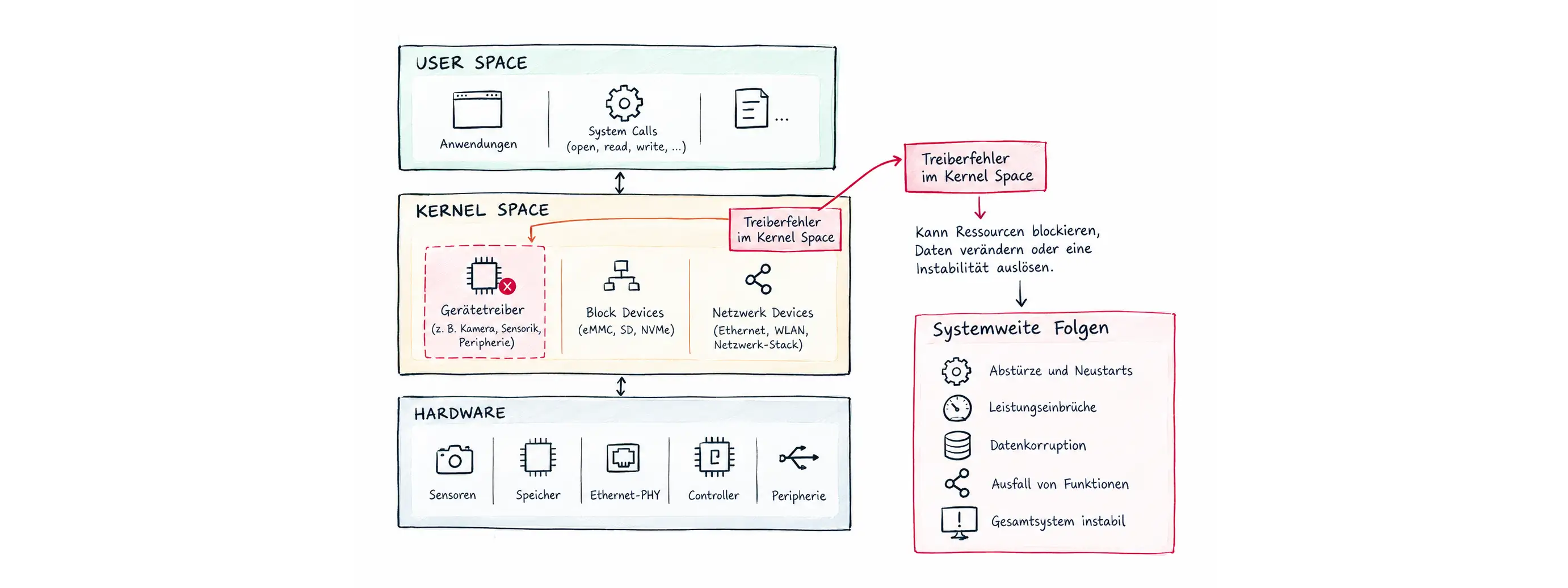

Treiberfehler im Kernel Space wirken systemweit

Ein Fehler im Treiber kann deshalb nicht nur eine einzelne Funktion beeinträchtigen. Je nach Ursache kann er den Kernel destabilisieren, Datenpfade unterbrechen oder das gesamte System zum Stillstand bringen.

Besonders bei kundenspezifischen Embedded-Systemen entsteht das Fehlerbild häufig erst aus dem Zusammenspiel von Board, Device Tree, Kernel-Konfiguration, Treiber und Anwendung. Ein isolierter Blick auf eine einzelne Codezeile reicht dann nicht aus.

Treiber-Test im Systemkontext

Ein belastbarer Treiber-Test orientiert sich am konkreten System und Fehlerbild. Nicht jedes Projekt benötigt dieselben Prüfschritte oder dieselbe Testtiefe. Entscheidend ist, die kritischen Übergänge zwischen Hardware, Kernel und Anwendung nachvollziehbar zu untersuchen.

Zu Beginn wird eingeordnet, unter welchen Bedingungen der Fehler auftritt: auf welcher Zielhardware, bei welchem verwendeten System on Chip, mit welchem Kernel- und BSP-Stand, über welche Schnittstellen und bei welcher Systemlast. Relevant sind auch Änderungen am Board, im Device Tree oder an der Anwendung sowie die Frage, ob sich das Verhalten reproduzieren lässt.

Im nächsten Schritt wird betrachtet, wie der Treiber an die Hardware angebunden ist. Dazu zählen beispielsweise die Hardwarebeschreibung im Device Tree, die Zuordnung von Interrupts, Pins und Ressourcen, das Matching zwischen Hardwareeintrag und Platform Driver sowie die bereitgestellten Schnittstellen in Richtung User Space.

Danach steht das Verhalten im Betrieb im Mittelpunkt: Wie verarbeitet der Treiber Interrupts? Wie werden konkurrierende Zugriffe geschützt? Treten Speicherprobleme auf? Werden Daten konsistent übertragen? Und wie reagiert das System auf Last, Fehlerzustände oder längere Laufzeiten?

Hypothesen, Korrekturen und technische Maßnahmen müssen auf der tatsächlichen Zielhardware überprüft werden. Nur dort zeigt sich, ob Board-Design, Peripherie, Kernel-Konfiguration und Anwendung unter den vorgesehenen Einsatzbedingungen verlässlich zusammenarbeiten.

Wichtig: Die Prüftiefe wird nicht pauschal festgelegt. Sie richtet sich nach Fehlerbild, Hardware, Schnittstellen, Einsatzumgebung und den gemeinsam abgestimmten Anforderungen.

Datenpfade gezielt prüfen

Ein Treiber-Test betrachtet nicht nur, ob ein Gerät grundsätzlich angesprochen werden kann. Relevant ist der vollständige Datenweg: von der Anwendung über die Kernel-Schnittstelle bis hin zur physischen Hardware – und zurück.

Station	Was passiert?	Worauf es beim Test ankommt
Anwendung	Eine Anwendung öffnet beispielsweise ein Gerät unter /dev/...	Ist die Schnittstelle eindeutig, robust und für die Anwendung korrekt nutzbar?
Zugriff	Daten oder Befehle werden etwa über read(), write(), ioctl() oder geeignete sysfs-Schnittstellen angefordert	Werden Parameter, Fehlerzustände und Zugriffsrechte sauber behandelt?
Kernel-Wechsel	Der System Call führt kontrolliert vom User Space in den Kernel Space	Bleiben Datenübergabe und Fehlerbehandlung auch bei parallelen Zugriffen konsistent?
Treiber und Hardware	Der Treiber verarbeitet den Auftrag und spricht - je nach Treiberarchitektur - Register, Busse oder Peripherie an	Stimmen Initialisierung, Timing, Interrupt-Behandlung und Zugriff auf die Hardware-Ressourcen?
Rückgabe an die Anwendung	Ergebnisse werden sicher zurück in den Adressraum der Anwendung übertragen	Werden Daten vollständig, korrekt und ohne unzulässige Speicherzugriffe bereitgestellt?

Bei klassischen Datenübergaben zwischen Kernel und Anwendung werden Daten kontrolliert kopiert, beispielsweise über Mechanismen wie copy_to_user(). Bei hohen Datenraten können andere Puffer- und Speicherstrategien erforderlich sein. Welche Architektur sinnvoll ist, hängt vom konkreten Datenvolumen, der Latenzanforderung und der jeweiligen Hardwareanbindung ab.

Technische Prüfbereiche für stabile Treiber

Hardwarebeschreibung & Treiberbindung

In Embedded-Systemen beschreibt der Device Tree, welche Hardware auf dem Board vorhanden ist und wie der Kernel sie anbindet. Bereits kleine Abweichungen zwischen Konfiguration und realer Hardware können Initialisierung, Interrupts oder Ressourcenzugriffe beeinträchtigen.

Device Tree und Hardware-Abgleich

Komponenten & Adressbereiche

Prüfen, ob Hardwarekomponenten, Registerbereiche und weitere Ressourcen passend zur realen Board-Konfiguration beschrieben sind.

Pins, Takte und Interrupts

Einordnung von Pin-Konfiguration, Interrupt-Zuordnung, Taktquellen und weiteren Abhängigkeiten der angebundenen Peripherie.

Platform Driver und Ressourcen

Compatible-Matching

Prüfen, ob der passende Platform Driver zum Hardwareeintrag gefunden und korrekt aktiviert wird.

Konfliktfreie Belegung

Bewerten, ob GPIOs, Speicherbereiche, Interrupts und weitere Ressourcen eindeutig sowie konfliktfrei verwendet werden.

Im Treiber-Test besonders relevant

passende Hardwarebeschreibung im Device Tree

korrekte Zuordnung von Pins und Interrupts

verlässliche Treiberinitialisierung

eindeutige Ressourcenbelegung

Schnittstellen & Kernel-Subsysteme

Die verwendete Treiberklasse und das zuständige Kernel-Subsystem bestimmen, wie Hardware eingebunden, Daten bereitgestellt und Fehlerzustände behandelt werden. Deshalb muss der Test immer zur konkreten Schnittstelle passen. Bei GPIOs ist zudem relevant, ob aktuelle Character-Device-Schnittstellen und passende Kernel-Frameworks genutzt werden. Ältere sysfs-basierte GPIO-Zugriffe gelten im Linux-Umfeld als nicht zeitgemäß.

Treiberklassen im Linux-Kernel

Character Devices

Für Datenströme und direkte Schnittstellen, etwa serielle Kommunikation oder kundenspezifische Peripherie. Relevant sind Zugriffsschnittstelle, Datenkonsistenz und Fehlerbehandlung.

Block & Network Devices

Für Speicherzugriffe beziehungsweise Netzwerkschnittstellen. Hier stehen I/O-Verhalten, Lastsituationen, Initialisierung und kontrollierte Fehlerzustände im Mittelpunkt.

Sensorik, GPIO und User Space

IIO für kontinuierliche Messdaten

Bei Sensorik sind Trigger, Pufferung und die zuverlässige Übergabe kontinuierlicher Messwerte an die Anwendung relevant.

GPIO-Ereignisse und Gerätedateien

Prüfen von Flankenereignissen, exklusiver Pin-Belegung sowie der Schnittstellen zwischen Anwendung, /dev, sysfs und Kernel.

Im Treiber-Test besonders relevant

passende Schnittstelle für die Hardwareklasse

vollständige und konsistente Datenübergabe

robuste Fehler- und Timeout-Behandlung

kontrollierte GPIO- und Sensorereignisse

Interrupts & Nebenläufigkeit

Kernel-Treiber reagieren auf Hardwareereignisse und werden oft gleichzeitig durch Prozesse, Kernel-Threads oder Interrupts angesprochen. Fehler in der Synchronisation zeigen sich häufig erst unter Last oder nach längerer Laufzeit.

Interrupt-Verarbeitung gezielt bewerten

Top-Half: schnell reagieren

Die unmittelbare Interrupt-Routine sollte den Interrupt zügig quittieren, minimale Statusinformationen erfassen und das System nicht unnötig blockieren.

Bottom-Half: Verarbeitung auslagern

Aufwändigere Aufgaben lassen sich über Workqueues oder Threaded IRQs in geeignete nachgelagerte Verarbeitungsschritte verschieben.

Race Conditions und Sperrkonzepte

Parallele Zugriffe absichern

Treiber müssen verhindern, dass mehrere Ausführungskontexte Datenstrukturen oder Hardwarezustände gleichzeitig und widersprüchlich verändern.

Mutex oder Spinlock passend einsetzen

Die Wahl des Synchronisationsmechanismus muss zum jeweiligen Kontext passen. Besonders im Interrupt-Kontext dürfen keine blockierenden Operationen entstehen.

Im Treiber-Test besonders relevant

kurze und kontrollierte Interrupt-Routinen

saubere Trennung von ISR und Folgearbeit

Schutz vor Race Conditions

Synchronisation passend zum Ausführungskontext

Speicher, Datenrate & Energieverhalten

Ein Treiber kann funktional korrekt erscheinen und dennoch unter hoher Last, bei großen Datenmengen oder nach Energiezustandswechseln instabil werden. Deshalb gehören Speicherpfade, Puffer und Runtime Power Management in die technische Bewertung.

Datenpfade und Pufferverwaltung

Sichere Übergabe zwischen Kernel und Anwendung

Prüfen, ob Daten vollständig, konsistent und ohne unzulässige Speicherzugriffe zwischen Kernel Space und User Space übertragen werden.

Hohe Datenraten kontrolliert verarbeiten

Bei datenintensiven Anwendungen sind Pufferstrategien, DMA-fähige Speicherbereiche und kontrollierte Memory-Mapping-Ansätze relevant.

Runtime Power Management

Suspend und Resume

Hardwarekomponenten müssen im Rahmen eines ordentichen Powermanagement bei Inaktivität kontrolliert in einen Energiesparzustand wechseln und bei Bedarf zuverlässig wieder aktiviert werden.

Verhalten unter realer Last

Bewertung von CPU-Last, Speicherverhalten, Latenzen und möglicher Instabilität über längere Laufzeiten oder bei wiederholten Zugriffen.

Im Treiber-Test besonders relevant

konsistente Daten- und Speicherübergaben

passende Pufferstrategie bei hoher Datenrate

kontrollierte Suspend- und Resume-Pfade

stabile Laufzeit auch unter Last

Kernel-Treiber systematisch prüfen

Die Qualitätssicherung von Kernel-Treibern benötigt mehrere Perspektiven. Statische Prüfungen helfen, auffällige Muster frühzeitig zu erkennen. Laufzeitanalysen machen Fehler sichtbar, die erst im Betrieb auftreten. Belastungs- und Zielhardwaretests prüfen, wie sich das System unter realistischen Bedingungen verhält. Der Treiber-Test ist Teil einer systematischen Embedded Software Testing Strategie, die Softwareverhalten, Schnittstellen und Zielhardware im jeweiligen Projektkontext bewertet.

Statische Analyse

Problematische Code-Muster vor oder unabhängig vom Laufzeittest erkennen

Typische Fragestellungen

Werden Rückgabewerte korrekt behandelt?

Gibt es auffällige Pointer-Nutzung, potenziell unsichere Zugriffe oder nicht passende Kernel-APIs?

Laufzeitanalyse

Speicherverhalten, Timing und Systemzustände während des Betriebs untersuchen

Typische Fragestellungen

Treten illegale Speicherzugriffe, Lecks, Race Conditions oder unerwartete Latenzen auf?

Emulation und Belastung

Fehlerbilder reproduzieren und Robustheit unter hoher Last oder Fehlerbedingungen bewerten

Typische Fragestellungen

Bleibt der Treiber bei wiederholten Zugriffen, parallelen Aufrufen und provozierten Fehlerzuständen kontrollierbar?

Werkzeuge für den Kernel-Treiber-Test

Im Linux-Umfeld stehen dafür verschiedene Verfahren und Werkzeuge zur Verfügung. Dazu zählen beispielsweise Sparse oder Coccinelle für statische Analysen, KASAN und kmemleak zur Untersuchung von Speicherproblemen sowie ftrace für Laufzeit- und Timing-Analysen. Für ausgewählte Szenarien können Emulationen mit QEMU oder Belastungstests, etwa auf Basis des Linux Test Project, sinnvoll sein.

Die genannten Werkzeuge sind Beispiele etablierter Linux-Methoden. Sie stellen keinen pauschalen, unveränderlichen Teststandard dar. Welche Analyseform zum Einsatz kommt, wird aus Fehlerbild, Systemarchitektur, Zielhardware und Projektziel abgeleitet.

Instabiler Kernel-Treiber oder Fehler nur auf der Zielhardware?

Nicht reproduzierbare Abstürze, Datenprobleme oder Hänger nach Änderungen an Board, BSP oder Kernel lassen sich selten durch allgemeine Vermutungen lösen. Entscheidend sind ein klar eingegrenztes Fehlerbild, ein nachvollziehbarer Testansatz und die Prüfung im tatsächlichen Systemkontext.

Beschreiben Sie uns Zielhardware, Schnittstelle, Kernel- bzw. BSP-Stand und beobachtetes Verhalten. Gemeinsam lässt sich bewerten, welche Analyse- und Testschritte sinnvoll sind.

Treiberproblem besprechen

Testschwerpunkte nach Treiberklasse

Je nach Treiberklasse unterscheiden sich Datenpfade, Fehlerbilder und relevante Prüfschritte

Character Devices stellen Daten typischerweise als fortlaufenden Bytestrom bereit. Dazu können serielle Schnittstellen, bestimmte Sensoranbindungen oder kundenspezifische Peripherie gehören.

Im Mittelpunkt stehen hier die korrekte Einbindung der User-Space-Schnittstelle, die Konsistenz von Daten, Timeout- und Fehlerbehandlung sowie das Verhalten bei gleichzeitigem Zugriff. Bei ereignisgetriebenen Komponenten ist zudem relevant, ob Interrupts und Datenpuffer auch bei hoher Ereignisdichte stabil arbeiten.

Block Devices übertragen Daten in festen Blöcken. Sie sind beispielsweise für eMMC-, SD-Karten- oder NVMe-basierte Speicher relevant und arbeiten mit Caching-Mechanismen im Kernel.

Ein Treiber-Test kann hier untersuchen, wie das System auf Last, fehlerhafte Zugriffe oder Medienprobleme reagiert. Entscheidend sind nachvollziehbare I/O-Fehlerbehandlung, stabiles Verhalten bei wiederholten Zugriffen und ein sauberes Zusammenspiel mit dem jeweiligen Speicher-Subsystem.

Netzwerkgeräte werden über den Netzwerk-Stack und Sockets angesprochen. Sie erscheinen nicht wie klassische Character Devices im Dateisystem, sondern stellen dem System eine Netzwerkschnittstelle bereit.

Je nach Projekt sind Paketverarbeitung, Link-Status, Initialisierung, Fehlerzustände und das Verhalten unter Last relevant. Bei kundenspezifischen Boards muss außerdem geprüft werden, ob die Hardwarebeschreibung und Treiberbindung zur tatsächlichen PHY-, MAC- und Pin-Konfiguration passen.

Sensorik wird unter Linux häufig über das IIO-Subsystem integriert. Dieses unterstützt unter anderem standardisierte Messwertbereitstellung, Trigger und Ringpuffer für kontinuierliche Datenströme.

Bei GPIOs stehen Flankenereignisse, exklusive Ressourcenbelegung und die korrekte Reaktion auf Ein- und Ausgangszustände im Vordergrund. Gerade bei zeitkritischen oder parallel genutzten Signalen muss klar sein, welcher Systemteil einen GPIO verwaltet und wie Ereignisse verarbeitet werden.

Bei hohen Datenraten – etwa in der Messdatenerfassung oder bei bildgebender Sensorik – wird die Datenübertragung selbst zum kritischen Systembestandteil. Mehrfaches Kopieren großer Datenmengen kann die CPU belasten und Latenzen erhöhen.

Hier sind Pufferstrategien, DMA-Nutzung, kontrolliertes Memory Mapping und Synchronisation zwischen Producer und Consumer besonders relevant. Ziel ist kein abstraktes „Zero Copy“ um jeden Preis, sondern ein Datenpfad, der zum Hardwaredesign, zur erforderlichen Latenz und zur tatsächlichen Systemlast passt.

Das Ergebnis: ein nachvollziehbarer Befund statt bloßer Fehlersuche

Ein Treiber-Test soll nicht nur bestätigen, dass ein Fehler vorhanden ist. Er schafft eine technische Grundlage für Entscheidungen: Welche Ursache ist wahrscheinlich? Welche Annahmen lassen sich auf der Zielhardware prüfen? Welche Änderung reduziert das Risiko weiterer Instabilitäten?

Das kann eine Untersuchung liefern

Eingegrenzte Fehlerursachen oder belastbare Hypothesen

etwa zu Speicherzugriffen, Interrupt-Behandlung, Device-Tree-Konfiguration oder parallelen Zugriffen

Bewertung des beobachteten Laufzeitverhaltens

insbesondere unter Last, nach längerer Laufzeit oder bei spezifischen Systemzuständen

Empfehlungen für technische Korrekturen und weitere Prüfschritte

abgestimmt auf Treiber, Kernel-Konfiguration, Hardwareanbindung und Anwendung

Validierung von Änderungen auf der Zielhardware

damit die Wirkung einer Anpassung nicht nur theoretisch, sondern im tatsächlichen Systemkontext bewertet wird

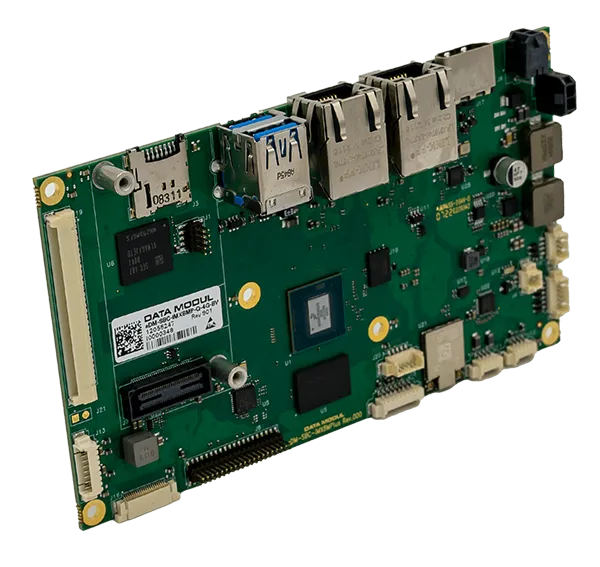

Case Study: Treiberfehler auf der Zielhardware gezielt eingegrenzt

Hier kommt dann ein Text hin der genau beschreibt was wir in dieser Referenz gemacht haben und warum die so gut zum Thema passt und wir suchen da eine richtig gute und aussagekräftige Referenz raus. Jetzt brauche ich noch einen Satz mehr, damit wir die Textfülle gut repräsentieren können.

Projekt ansehen →

Leistungsrahmen eines Treiber-Tests

Ein Treiber-Test ist keine allgemeine Garantie auf vollständige Fehlerfreiheit. Ohne Kenntnis der Hardware, des Fehlerbilds und der Einsatzbedingungen gibt es keine seriöse Aussage über Prüfumfang, Testabdeckung oder Erfolgsaussicht.

Wir versprechen daher keine abstrakte „Sicherheit“ und keine normbezogene Zertifizierung. Das Ziel ist eine technisch fundierte, nachvollziehbare Untersuchung, die Stabilität, Robustheit und Wartbarkeit Ihres Embedded-Systems gezielt verbessert.

FAQ

Ein Test ist insbesondere sinnvoll, wenn ein Fehlerbild auftritt, eine neue Zielhardware integriert wird oder sich Kernel, BSP, Device Tree oder relevante Peripherie ändern. Auch vor einem geplanten Einsatz unter Dauerlast oder im Feld kann eine gezielte Prüfung helfen, Risiken frühzeitig sichtbar zu machen.

Ja. Der Schwerpunkt dieser Seite liegt gerade auf der Analyse und Prüfung bestehender Kernel-Treiber. Voraussetzung ist, dass die für die Untersuchung erforderlichen Informationen, Softwarestände und Zugänge projektbezogen verfügbar sind.

Viele Fehler entstehen erst durch das Zusammenspiel aus realem Board, konkreter Peripherie, Pin- und Interrupt-Konfiguration, Stromversorgung, Kernel-Konfiguration und Anwendung. Referenzhardware oder rein isolierte Tests können diese Bedingungen nur eingeschränkt abbilden.

Ja, allerdings bestimmt die Reproduzierbarkeit die mögliche Vorgehensweise. Wenn ein Fehler nicht unmittelbar wiederholbar ist, helfen genaue Beobachtungen zu Systemzustand, Last, Laufzeit, Änderungen und Umgebungsbedingungen dabei, die Untersuchung gezielt aufzubauen.

Hilfreich sind Angaben zur Zielhardware, zum eingesetzten SoC, Kernel- und BSP-Stand, zur betroffenen Schnittstelle oder Peripherie, zum beobachteten Verhalten sowie zu Änderungen, nach denen der Fehler erstmals auftrat. Logs, Crash-Informationen oder eine Beschreibung der Reproduktionsschritte können die Einordnung zusätzlich unterstützen.

Der fachliche Schwerpunkt dieser Seite liegt auf Embedded Linux, weil die beschriebenen Kernel-, Device-Tree- und Linux-Subsystem-Themen darauf ausgerichtet sind. Welche Unterstützung in einem konkreten Projekt sinnvoll ist, wird anhand von Zielplattform, Betriebssystem und Fehlerbild bewertet.
