Embedded Treiberentwicklung für komplexe Peripherie

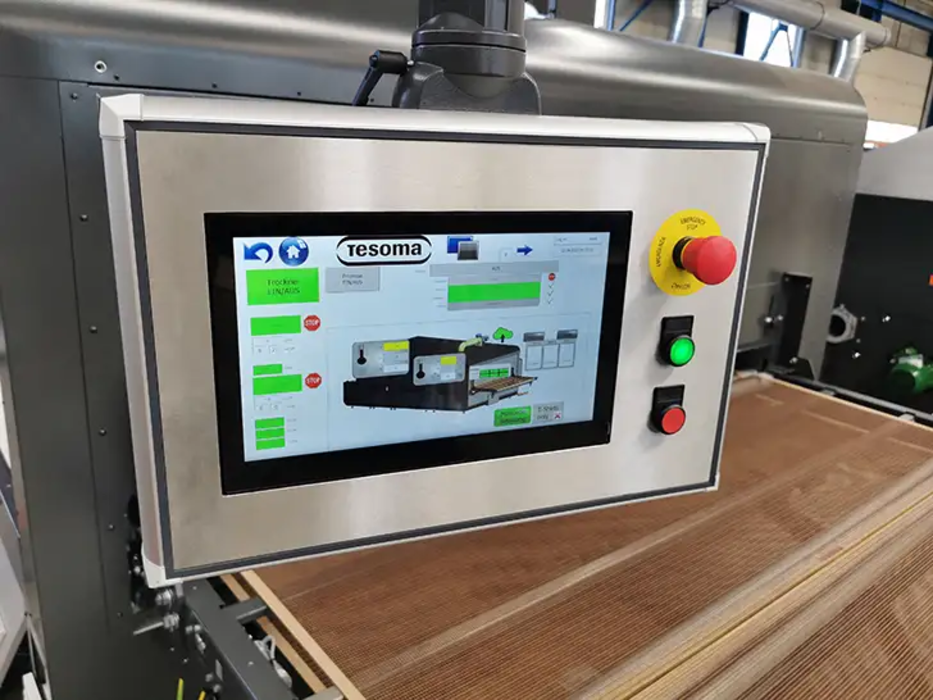

Einsatz im Produkt
Stabile Display-Ausgabe im Seriengerät – inklusive korrektem Timing, Backlight/Power-Sequencing, Boot- und Standby-Verhalten sowie sauberer Einbindung in die OS-Grafikpipeline.

Typische Probleme aus der Praxis

• Flackern, Artefakte, sporadische Blackscreens (Timing/Power/Link-Training)

• Resume/Suspend instabil, Backlight hängt, falsche Initialisierungsreihenfolge

• Grafikpipeline/Overlay-Handling erzeugt Ruckler oder nicht reproduzierbare Zustände

Unser Output
Reproduzierbarer Display-Stand: Panel-Anbindung (Timing/Power/Backlight), stabile Pipeline-Konfiguration (z. B. DRM/KMS), dokumentierte Betriebsmodi und robustes Verhalten über Boot/Resume/Dauerbetrieb.

Kurz erklärt

• MIPI DSI: Serielles Display-Interface; lane-/clock-getrieben, stark timing- und boardabhängig.

• LVDS: Differenzielles Interface; robust, häufig via Bridge/Panel-spezifische Timings.

• RGB: Paralleler Pixelbus; sehr timingkritisch, Layout/EMV wirken stärker.

Einsatz im Produkt
Zuverlässige Kamera- und Sensoranbindung mit definierter Bildrate/Latenz und reproduzierbarer Bildqualität – vom Modul bis zum stabilen Stream im Zielsystem.

Typische Probleme aus der Praxis

• „Kein Bild“/sporadische Frame-Drops (Bandbreite, Buffering, DMA)

• Start/Stop, Reconnect oder Resume brechen den Stream (Recovery fehlt)

• Format-/Bitdepth-/Clocking-Mismatch (Pipeline passt nicht zum Sensor/SoC)

Unser Output
Stabiler Kamera-Integrationsstand: Sensor-/Modul-Anbindung, zuverlässige Streaming-Modes, robuste Fehlerfälle (Timeout/Reinit/Recover) und eine Pipeline, die im Seriengerät reproduzierbar läuft.

Kurz erklärt

• MIPI CSI-2: Serielles Kamera-Interface; hohe Datenraten, empfindlich bei Lane/Timing/SoC-Pipeline

• Parallel (DVP): Pixelbus mit PCLK/HSYNC/VSYNC; timing- und layoutabhängig, oft in Bestandsdesigns

Einsatz im Produkt
Verlässliche Audiopfad-Integration (Capture/Playback) inkl. Codec-Anbindung, synchronem Clocking und stabilen Power-States – ohne Dropouts und mit beherrschbarer Latenz.

Typische Probleme aus der Praxis

• Knackser/Dropouts (Clocking, DMA, Buffer-Underruns)

• „Nach Resume kein Ton“ (Routing/Power-State/Init-Reihenfolge)

• Drift oder falsche Sample-Rates (Master/Slave-Clocking, PLL-Setup)

Unser Output
Stabiler Audio-Stand: sauberes Clocking/Routing, Codec-Anbindung, definierte Audio-Pfade, reproduzierbare Sample-Raten und robustes Verhalten bei Start/Stop/Standby/Last.

Kurz erklärt

• I2S: Audio-Datenbus SoC↔Codec; Master/Slave-Clocking ist entscheidend

• PCM: Rahmen-/Slot-basierter Digitalaudio-Transport; häufig für Telephony/Multichannel

• PDM: Bitstrom (typisch digitale Mikrofone); benötigt Decimation/Filterung

Einsatz im Produkt
Zuverlässige Eingabe im Gerät – konsistente Event-Übergabe, korrektes Mapping/Rotation, Multi-Touch (falls relevant) und reproduzierbares Verhalten über alle Betriebszustände.

Typische Probleme aus der Praxis

• Touch wird sporadisch nicht erkannt / Reconnect instabil

• Ghost-Touches oder inkonsistentes Multi-Touch (Noise/Filter/Protokoll)

• Probleme nach Sleep/Resume (Init/IRQ/Power-States)

Unser Output
Wartbarer Input-Stand: saubere Treiberintegration, stabile Device-Erkennung, korrektes Event-Mapping und robuste Randfälle (Reconnect/Resume/Timeout).

Kurz erklärt

• USB: Oft HID-basiert; Enumeration/Reconnect und Stromversorgung sind typische Hebel

• I2C: Häufigster Touch-Controller-Bus; Busqualität/IRQ-Pfad sind kritisch

• SPI: Höhere Datenraten/Determinismus möglich; Chip-Select/Timing sauber halten

Einsatz im Produkt
Deterministische Ansteuerung von Aktoren – stabile Timings, sichere Default-States, definierte Rampen/Regelpfade und reproduzierbares Verhalten bei Restart/Fehlerfällen.

Typische Probleme aus der Praxis

• Jitter/Timing-Schwankungen (Timer-Setup, Prioritäten, Last)

• Falsche Default-States beim Boot oder nach Brownout

• Fehlende Recovery-/Fail-Safe-Logik (Restart, Not-Halt, Überwachung)

Unser Output
Deterministischer Steuerstand: robuste PWM-/Timer-Pfade, definierte Init-/Fail-Safe-Zustände, reproduzierbare Ansteuerung und Diagnosefähigkeit für Feldfehler.

Kurz erklärt

• PWM: Steuergröße für Leistung/Drehzahl/Dimmen; Jitter und Power-States beachten

• Schrittmotor: Meist über Treiber-IC (Step/Dir oder SPI/I2C); Timing/Rampen zentral

• Laser: Modul-/IC-gebunden; Fokus auf stabile Steuerung und definierte Betriebszustände

Einsatz im Produkt
Querschnitts-Bausteine für Konfiguration, Sensorik, Analogmessung/-ausgabe und grundlegende I/O – in vielen Geräten die Basis für stabile Peripherie.

Typische Probleme aus der Praxis

• Bus-Timeouts/NACKs, sporadische Aussetzer unter Last

• Unsaubere Initialisierungsreihenfolge / IRQ-Handling

• Messwertdrift/Noise (Referenzen, Sampling, Trigger, Layout-Einflüsse)

Unser Output
Robuster I/O-Stand: saubere Buszugriffe mit Error-Handling, definierte Initialisierung, nachvollziehbare ADC/DAC-Pfade (Sampling/Kalibrierung, wo relevant) und stabile GPIO/Interrupt-Anbindung.

Kurz erklärt

• I2C: Multi-Device-Bus; robustes Error-Handling ist Pflicht

• SPI: Schneller und deterministischer; Chip-Select/Timing kritisch

• ADC/DAC: Analog↔Digital; Sampling/Referenzen/Trigger bestimmen Qualität

• IO/GPIO: Zustände/Interrupts/Wakeup; Default-States und Entprellen wichtig

Einsatz im Produkt
Stabile Peripherie- und Datenanbindung inkl. Hotplug und Feldbetrieb – von Touch/Readern/Kameras bis zu Speichern oder Kommunikationsprofilen.

Typische Probleme aus der Praxis

• Enumeration instabil, Device hängt nach Reconnect

• OTG Rollenwechsel unzuverlässig (Power/Role-Switch Details)

• SD/MMC Timeouts oder Performance-Schwankungen (Timing/Signalqualität/Power)

Unser Output
Stabiler Schnittstellenstand: definierte USB-Profile (Host/Device/OTG), robuste Hotplug/Resume-Pfade, stabile SD/MMC-Anbindung und eine Diagnosebasis (Logging/Fehlercodes).

Kurz erklärt

• Host: Ihr Gerät steuert USB-Peripherie (Touch, Reader, Kamera)

• Device: Ihr Gerät meldet sich am Host als Gerät an (z. B. Dateninterface)

• OTG: Rollenwechsel Host↔Device; anfällig bei Power-/Controller-Details

• SD/MMC: Storage/SDIO; Timing und Power-States sind zentrale Risiken.

Einsatz im Produkt
Zuverlässige Stromversorgung und Ladelogik über USB-C – reproduzierbare Profil-Aushandlung, Rollen (Source/Sink) und sauberes Recovery nach Fehlern.

Typische Probleme aus der Praxis

• Negotiation bricht ab / falsche Profile (Controller/Policy/Kompatibilität)

• Rollenwechsel instabil, Versorgung fällt kurz weg (Brownout-Effekte)

• Inkompatibilitäten mit bestimmten Netzteilen/Kabeln (Randfälle im Feld)

Unser Output
Belastbarer Power-Stand: stabile PD/Charge-Steuerung, definierte Profile, robustes Recovery (Reset/Brownout) und nachvollziehbares Logging.

Kurz erklärt

• PD: Standardisierte Aushandlung von Spannungs-/Stromprofilen über USB-C

• Quick Charge: Hersteller-spezifische Ladeprofile (abhängig vom Controller)

Einsatz im Produkt
Stabile Funkverbindungen inkl. Power-Management, Reconnect-Strategie und Feld-Diagnose – damit das Gerät nicht „sporadisch offline“ ist.

Typische Probleme aus der Praxis

• Disconnects/Reconnects unzuverlässig (Power-Save, Firmware, Timing)

• Performance unter Last schwankt (Treiber/Firmware/Queueing)

• Wakeup/Sleep destabilisiert Funkpfade (Resume-/Init-Themen)

Unser Output
Stabiler Funk-Stand: Treiber-/Firmware-Integration, robuste Reconnect- und Power-States, reproduzierbares Verhalten und Diagnosefähigkeit im Feld.

Kurz erklärt

• Wi-Fi: Oft SDIO/USB; Firmware-Handling und Power-Save sind kritisch

• BT: Häufig UART/USB; Profile und Koexistenz mit Wi-Fi relevant

• LoRa: Meist Modul über SPI/UART; stabile Schnittstelle + Protokollpfad zählt

Einsatz im Produkt
Zuverlässige Identifikation und Ortung – stabile Modulanbindung, klare Zustände und saubere Datenübergabe an die Applikation.

Typische Probleme aus der Praxis

• Timeouts/Modul hängt, Recovery fehlt

• Inkonsistente Datenformate/Statusmeldungen

• Signalverlust führt zu undefinierten Zuständen (Restart/Init nicht sauber)

Unser Output
Robuster Modul-Stand: stabile Reader-/GNSS-Anbindung, definierte Zustände/Fehlerbilder, Recovery-Strategien und Logging zur Diagnose.

Kurz erklärt

• RFID/NFC: Identifikation/Leser-Controller meist via UART/I2C/SPI

• GPS: Positions-/Zeitdaten, oft NMEA über UART

• GNSS: Sammelbegriff (GPS, Galileo, …) – höhere Verfügbarkeit/Genauigkeit je Empfangslage

Einsatz im Produkt
Robuste Gerätekommunikation mit definierten Fehlerzuständen und Wiederanlauf – besonders in Industrie- und Medizingeräten.

Typische Probleme aus der Praxis

• CAN Bus-Off/Fehlerzähler, unklare Recovery

• RS485 Richtung/Timing nicht sauber (DE/RE), sporadische Frames

• Timeouts ohne Diagnose, instabil nach Resume

Unser Output
Stabiler Kommunikationsstand: saubere Treiber-/Stack-Anbindung (z. B. SocketCAN), definierte Timeouts/Recovery, reproduzierbare Performance und Diagnosefähigkeit.

Kurz erklärt

• CAN: Industrieller Bus (auch CAN-FD); unter Linux typ. SocketCAN

• RS485: Halbduplex; Richtungsschaltung/Timing ist Kernrisiko

• RS232: Punkt-zu-Punkt; stabil, häufig Legacy-Integrationen

Einsatz im Produkt
Reproduzierbare Netzwerkanbindung und stabile Timing-Signale für Steuer-/Messpfade – inkl. sauberem Link-Verhalten und Feld-Diagnose.

Typische Probleme aus der Praxis

• Link-Drops/Autonegotiation-Probleme (PHY-Parameter/EEE)

• Performance-Schwankungen unter Last (Queues/Interrupts/Offloads)

• PWM-Jitter durch Power-States oder Prioritäten

Unser Output
Reproduzierbarer Netzwerk-/Signalstand: korrekte PHY/MAC-Konfiguration, robustes Link-Verhalten, nachvollziehbares Monitoring/Logging sowie stabile PWM-/Timing-Pfade.

Kurz erklärt

• Ethernet (MAC): Controller im SoC; Treiber bindet den Netzwerk-Stack an

• PHY: Transceiver zur Leitung; Settings/Link-Modi sind oft die Fehlerquelle

• PWM: Timing-Signal; Jitter/Power-States bestimmen die Qualität

Treiberentwicklung für Embedded Systeme umfasst die kernel-nahe Anbindung von Hardwarekomponenten wie Displays, Kameras, Touch-Controllern, Audio-Codecs, Funkmodulen, Speicher- und Kommunikationsschnittstellen. In der Praxis geht es nicht nur um den eigentlichen Treiber, sondern auch um Device Tree, Initialisierung, Interrupts, DMA, Power-Management, Fehlerbehandlung und die saubere Integration in das Gesamtsystem.

Der Schwerpunkt liegt auf kernel-naher Embedded-Entwicklung und Systemintegration. Je nach Projekt unterstützen wir sowohl Linux-basierte Zielsysteme als auch Bestandsplattformen, wenn eine stabile Integration, Portierung oder Wartung bestehender Treiber erforderlich ist. Entscheidend ist für uns der belastbare Betrieb im Zielgerät, nicht nur die isolierte Implementierung eines Moduls.

Wir unterstützen unter anderem I2C, SPI, USB, UART, CAN, RS485, Ethernet, SD/MMC, MIPI DSI, MIPI CSI-2, LVDS, RGB, I2S, PCM und PDM. Typische Komponenten sind Displays, Kameramodule, Sensoren, Touch-Systeme, Audio-Bausteine, Funkmodule, Aktoren und industrielle Kommunikationsschnittstellen.

Ja. Ein häufiger Anwendungsfall ist die Portierung vorhandener Treiber auf aktuelle LTS-Kernel, neue SoCs oder geänderte Board-Designs. Dabei bereinigen wir Abhängigkeiten, prüfen Subsystem-Änderungen, passen Konfigurationen und Device Trees an und stabilisieren den Treiber für einen wartbaren Serienstand.

Ja. Viele Projekte starten nicht mit einer Neuentwicklung, sondern mit schwer reproduzierbaren Fehlern wie Disconnects, Frame-Drops, Audio-Knacksern, Timeouts, Resume-Problemen oder instabilen Reconnects. In solchen Fällen analysieren wir Datenpfade, Timing, Initialisierungsfolgen, IRQ-Verhalten, DMA, Power-States und Recovery-Mechanismen, bis ein reproduzierbarer Zustand erreicht ist.

Ja. Treiberentwicklung ist in Embedded-Projekten nur ein Teil der Aufgabe. Ebenso wichtig sind Board-Konfiguration, Device Tree, Firmware-Einbindung, Userspace-Anbindung, Logging, Tracing, Testbarkeit und Dokumentation. Ziel ist ein technisch nachvollziehbarer und wartbarer Integrationsstand.

Dazu gehören reproduzierbare Tests, Last- und Fehlerfallanalysen, Logging- und Tracing-Konzepte, definierte Timeout- und Recovery-Mechanismen, konsistente Default-Parameter und eine saubere Dokumentation. Ziel ist kein Labor-Demo-Stand, sondern ein Integrationsstand, der im Feld dauerhaft beherrschbar bleibt.

Hilfreich sind Angaben zu Plattform, Prozessor oder SoC, eingesetztem Betriebssystem, Kernel-Version, betroffener Peripherie, aktuellem Projektstatus sowie einer kurzen Beschreibung des beobachteten Problems. Je genauer Schnittstellen, Fehlersymptome und Randbedingungen bekannt sind, desto schneller lässt sich der technische Einstieg bewerten.
