Sie kennen Powermanagement aus Ihrem Alltag
Das Display schaltet sich ab, ein Gerät wechselt in den Standby oder bestimmte Funktionen werden bei Inaktivität reduziert. In Embedded-Systemen reicht ein solcher allgemeiner Energiespargedanke jedoch meist nicht aus, denn hier geht es oft um Laufzeit, definierte Reaktionen auf Spannungseinbruch und ein technisch sauberes Systemverhalten.
Powermanagement ist in Embedded-Systemen eine Architekturaufgabe
Viele spätere Energiespar- und Abschaltstrategien setzen voraus, dass die Hardware dafür von Anfang an richtig ausgelegt wurde. Gerade bei kundenspezifischen Embedded-Systemen sollte deshalb früh geklärt werden, welche Spannungsbereiche, Schaltpfade und Systemzustände überhaupt unterstützt werden sollen.
Powermanagement in Embedded-Systemen geht deutlich weiter als das bloße Abschalten einzelner Verbraucher. Entscheidend ist das abgestimmte Zusammenspiel von Versorgung, Hardwaredesign, Betriebssystem, Treibern und Applikation. Ob ein Gerät auf lange Akkulaufzeit ausgelegt werden soll oder auf einen sicheren Umgang mit Spannungseinbrüchen: Die wesentlichen Weichen dafür werden früh im Systemkonzept gestellt.
Was im Hardwaredesign nicht vorgesehen wurde, kann die Software später oft nicht mehr vollständig kompensieren.
Fehlendes Powermanagement führt zu diesen Problemen
In vielen Projekten wird Powermanagement erst dann konkret, wenn Akkulaufzeit, Stabilität oder Abschaltverhalten bereits Probleme verursachen. Zu diesem Zeitpunkt sind zentrale Spielräume auf Hardware- und Systemebene jedoch häufig bereits eingeschränkt. Gerade bei kundenspezifischen Embedded-Geräten führt das zu höherem Integrationsaufwand, technischen Kompromissen und vermeidbaren Risiken im Feld.
Fehlende Schaltpfade
Zu wenig Spielraum im Hardwaredesign
Unsaubere Reaktion auf Unterspannung
Späte Nachbesserung wird teuerWo Powermanagement im System tatsächlich entsteht
Powermanagement entsteht in Embedded-Systemen nicht an einer einzelnen Stelle, sondern über mehrere technische Ebenen hinweg. Erst wenn Versorgung, Hardware, SoC, Betriebssystem und Applikation sinnvoll zusammenspielen, lassen sich Energieverbrauch, Laufzeit und Reaktion auf kritische Zustände zuverlässig steuern.
Hier werden die grundlegenden Voraussetzungen geschaffen: Stromversorgung, Pufferung, Spannungsüberwachung und schaltbare Verbraucher. Diese Ebene bestimmt, welche Maßnahmen später technisch überhaupt möglich sind.
PMIC und Schaltlogik regeln Spannungen, Reihenfolgen und einzelne Versorgungspfade. Auch separat schaltbare Bereiche, etwa über GPIO oder MOSFET, gehören in diesen Bereich.
Das SoC bringt je nach Plattform eigene Powerdomains, Sleep-Zustände und Möglichkeiten zur Takt- und Spannungsanpassung mit. Diese Funktionen müssen passend zum Geräteverhalten ausgewählt und eingebunden werden.
Auf dieser Ebene werden Zustandswechsel, Interrupts und Ereignisse wie Unterspannung oder Wakeup verarbeitet. Hier entscheidet sich, ob Powermodi und Reaktionsketten im laufenden Betrieb stabil funktionieren.
Die Applikation legt fest, wann bestimmte Maßnahmen ausgelöst, parametrisiert oder mit Nutzerinteraktion verknüpft werden. Dazu zählen beispielsweise Dimmzeiten, Schaltschwellen oder produktspezifische Reaktionsabläufe.

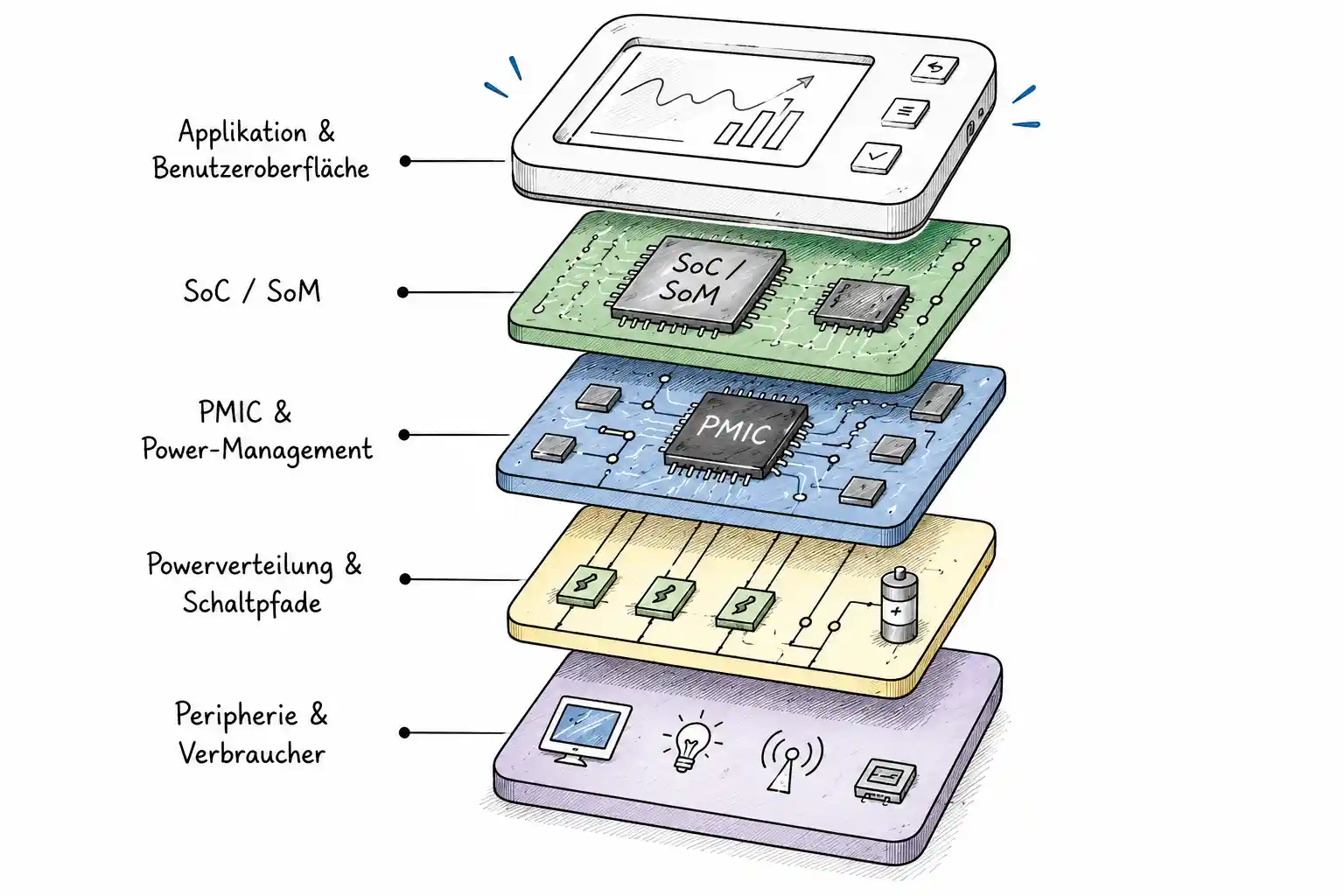

Wichtige Voraussetzungen werden im Hardwaredesign geschaffen
Viele spätere Energiespar- und Abschaltstrategien setzen voraus, dass die Hardware dafür von Anfang an richtig ausgelegt wurde. Gerade bei kundenspezifischen Embedded-Systemen sollte deshalb früh geklärt werden, welche Spannungsbereiche, Schaltpfade und Systemzustände überhaupt unterstützt werden sollen.
- Welche Powerdomains stellt das SoC bereit?
- Ist ein geeigneter PMIC vorgesehen?
- Lassen sich einzelne Spannungen gezielt separat schalten?
- Können Display, Backlight oder Peripherie gezielt deaktiviert werden?
- Welche Vorgaben oder Einschränkungen ergeben sich aus SoC oder SoM?
- Welche Abschaltpfade und Wakeup-Quellen sollen unterstützt werden?
- Welche Verbraucher müssen im kritischen Fall priorisiert behandelt werden?
Auf Betriebssystem- und Applikationsebene wird das Verhalten konkret umgesetzt
Sind die hardwareseitigen Voraussetzungen geschaffen, muss das gewünschte Powermanagement im laufenden Betrieb zuverlässig umgesetzt werden. Je nach Plattform – etwa Embedded Linux, Windows-basierten Embedded-Systemen oder Android – unterscheiden sich die Mechanismen, die zugrunde liegende Systemlogik bleibt jedoch vergleichbar.
Display, Backlight und andere energieintensive Komponenten können zeit- oder ereignisgesteuert deaktiviert oder reduziert werden.
Spannungseinbrüche oder kritische Batteriezustände müssen frühzeitig erkannt und mit definierten Reaktionen verknüpft werden.
Sleep-, Standby- oder Low-Power-Zustände müssen zum Geräte-verhalten passen und zuverlässig wieder verlassen werden können.
Durch dynamische Anpassung von Frequenz und Versorgungsspannung kann der Energiebedarf an die jeweilige Betriebsphase angepasst werden.
In geeigneten Geräten können Schaltschwellen, Dimmzeiten oder andere Energiesparparameter über die Applikation einstellbar gemacht werden.
Beim Übergang in kritische Zustände müssen offene Dateien, Prozesse und relevante Daten konsistent behandelt werden.
Zwei typische Szenarien in Embedded-Projekten
Powermanagement-Anforderungen unterscheiden sich je nach Geräteklasse deutlich. In der Praxis treten besonders häufig zwei Grundsituationen auf: der kontrollierte Umgang mit Spannungseinbruch bei überwiegend netzversorgten Geräten und die laufende Energieoptimierung bei akkubetriebenen Systemen.

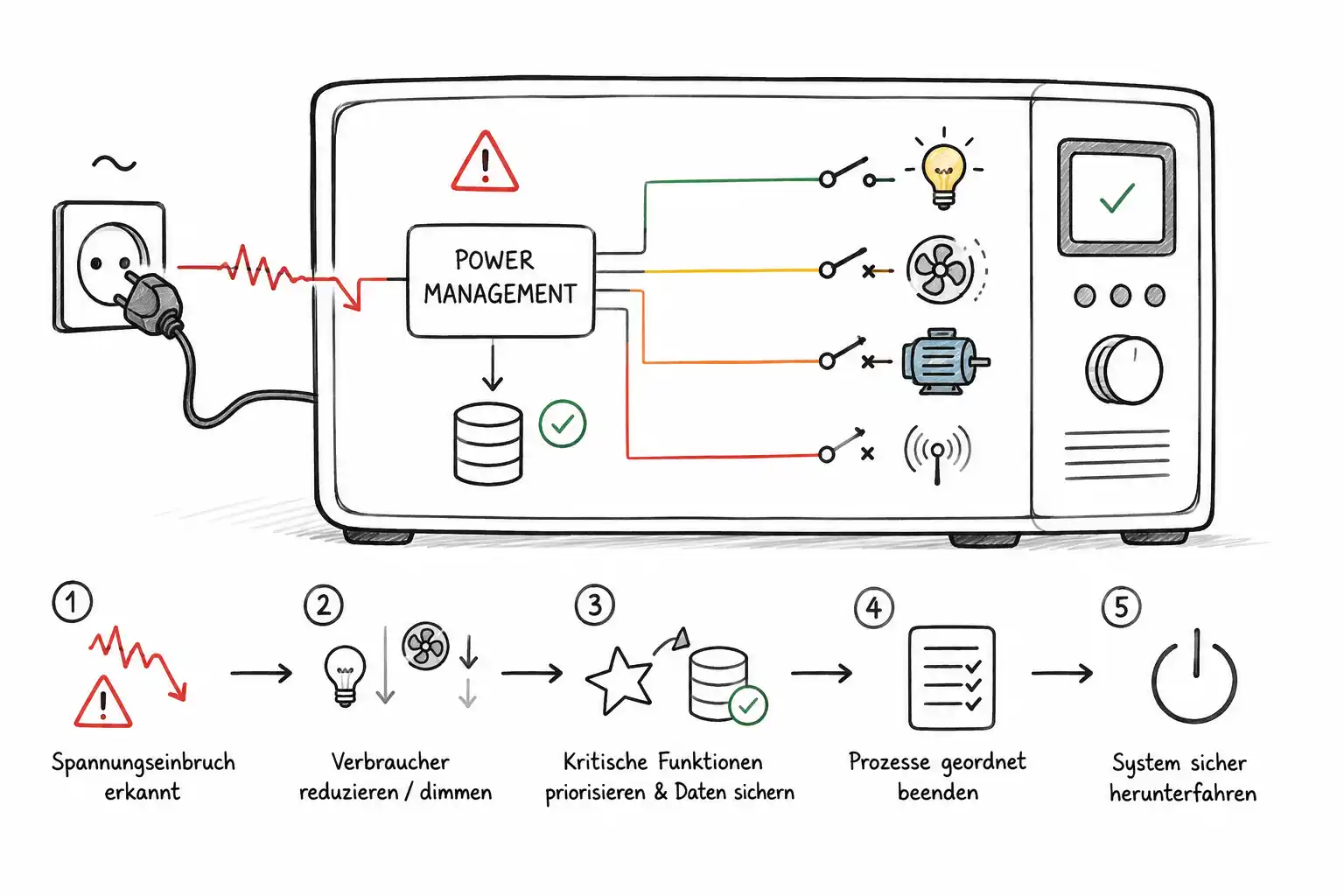

Netzversorgte Geräte mit kritischem PowerFail-Verhalten
Auch netzversorgte Geräte benötigen ein belastbares Powermanagement, wenn bei Spannungseinbruch nur wenig Zeit für eine geordnete Reaktion bleibt. In solchen Fällen steht nicht die maximale Laufzeit, sondern der kontrollierte Übergang in einen sicheren Zustand im Vordergrund.
Typische Anforderungen:
- frühzeitige Detektion eines Rohspannungsabfalls
- schnelles Abschalten oder Dimmen energieintensiver Verbraucher
- priorisierte Reaktion zur Vermeidung von Datenverlust
- geordnetes Beenden relevanter Prozesse
- sauberes Herunterfahren des Systems, soweit technisch möglich

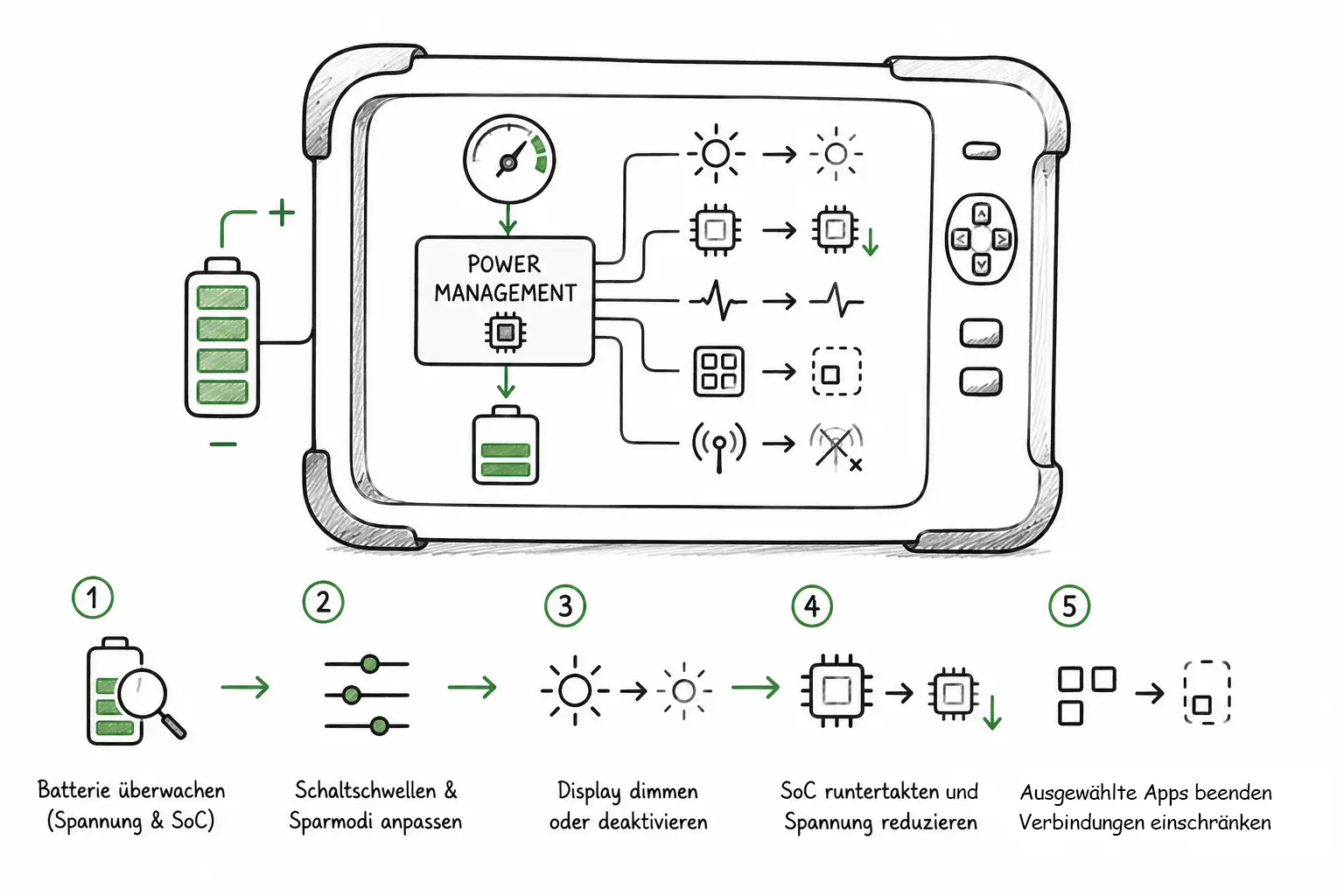

Akkuversorgte Geräte mit Fokus auf Laufzeit
Bei regelmäßig geladenen oder mobil betriebenen Geräten steht die laufende Optimierung des Energieverbrauchs im Vordergrund. Ziel ist es, die verfügbare Laufzeit zu erhöhen, ohne das gewünschte Geräteverhalten unnötig einzuschränken.
Typische Anforderungen:
- Batteriespannung und Kapazität kontinuierlich überwachen
- Schaltschwellen und Sparmodi anpassen
- Display dimmen oder deaktivieren
- SoC heruntertakten und Spannungen reduzieren
- Ausgewählte Prozesse beenden & Konnektivität / Peripherie einschränken
Typische technische Maßnahmen im Powermanagement
Welche Maßnahmen im konkreten Gerät sinnvoll sind, hängt von Architektur, Versorgungskonzept und Einsatzprofil ab. Einige technische Herausforderungen treten in Embedded-Projekten jedoch immer wieder auf und sollten früh bewertet werden.
Backlight dimmen oder abschalten
Peripherie selektiv deaktivieren
Unterspannung per Event behandeln
DVFS einbinden
Powermodi produktspezifisch abstimmen
Datenkonsistenz schützen
Wakeup-Quellen definieren
Lastprofile berücksichtigenJe nach Gerät können weitere Einflussfaktoren relevant werden
Über klassische Maßnahmen wie Abschalten, Dimmen oder Takten hinaus gibt es Gerätekonzepte, bei denen zusätzliche Faktoren in das Powermanagement einfließen. Diese Themen stehen nicht bei jedem Projekt im Vordergrund, können je nach Einsatzprofil aber sinnvoll mit betrachtet werden.
Batteriezustand genauer bewerten
Thermische Bedingungen einbeziehen
Monitoring-Bausteine spezifisch ergänzen
Verfügbarkeit, Leistung und Energiebedarf abwägen
Warum Hardware und Software beim Powermanagement zusammen gedacht werden müssen
Ein funktionierendes Powermanagement lässt sich in Embedded-Systemen nur selten auf einer einzelnen Ebene lösen. Entscheidend ist, wie Hardware, Systemsoftware und Applikation Zustände erkennen, bewerten und darauf abgestimmt reagieren.
Hardware definiert die Möglichkeiten
Schaltbarkeit, Spannungsdomänen und Überwachungspfade bestimmen, welche Maßnahmen später technisch überhaupt umsetzbar sind.
Betriebssystem und Treiber setzen die Systemreaktion um
Interrupts, Zustandswechsel, Powermodi und Abschaltpfade müssen auf Systemebene sauber verarbeitet und stabil umgesetzt werden.
Die Applikation verbindet Technik und Produktverhalten
Nutzerinteraktion, Zeitprofile und produktspezifische Logik legen mit fest, wann bestimmte Maßnahmen greifen und wie das Gerät auf Ereignisse reagiert.
Wo Powermanagement besonders relevant ist
Powermanagement spielt in allen Branchen eine wichtige Rolle, wo Energieverfügbarkeit, Versorgungssicherheit oder definierte Zustandswechsel das Verhalten eines Geräts beeinflussen. Das betrifft nicht nur klassische Akkugeräte, sondern auch netzversorgte Systeme mit Pufferzeit oder klaren Anforderungen an ein kontrolliertes Abschalten.
FAQ
Idealerweise bereits in der Konzeptions- und Hardwarephase. Viele spätere Maßnahmen hängen davon ab, ob Powerdomains, Schaltpfade, Überwachung und geeignete Reaktionsmöglichkeiten von Anfang an mitgedacht wurden.
In vielen Fällen ja. Wie weit Optimierungen möglich sind, hängt jedoch davon ab, welche Voraussetzungen das vorhandene Hardwaredesign, die Versorgung und die Systemarchitektur bereits mitbringen.
Nicht in jedem Fall. Software kann viel steuern, aber nur im Rahmen der technischen Möglichkeiten, die durch Hardware, Versorgungskonzept und SoC vorgegeben werden.
Sie schaffen die Grundlage dafür, Spannungen gezielt bereitzustellen, Bereiche separat zu schalten und verschiedene Betriebszustände technisch sauber umzusetzen.
Bei PowerFail steht der kontrollierte Übergang in einen sicheren Zustand im Vordergrund. Bei akkubetriebenen Geräten geht es dagegen vor allem darum, Energieverbrauch und Laufzeit im laufenden Betrieb sinnvoll auszubalancieren.
Nein. Powermanagement ist grundsätzlich ein plattformübergreifendes Thema und kann ebenso für Windows-basierte Embedded-Systeme oder Android relevant sein.
Häufig zählen Displays mit Hintergrundbeleuchtung, Funkmodule, leistungsfähige SoCs, aktive Peripherie und dauerhaft laufende Prozesse zu den größten Verbrauchern. Welche Anteile im konkreten Gerät relevant sind, hängt jedoch stark von Architektur und Nutzung ab.
Dann bleibt unter Umständen nicht mehr genug Zeit, um Verbraucher kontrolliert abzuschalten, Daten zu sichern oder das System geordnet in einen sicheren Zustand zu überführen. Das kann zu Datenverlust oder instabilem Verhalten führen.
